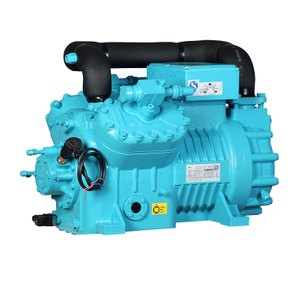

YBF6H-25.2ZR
Blait
PARAMÈTRE TECHNIQUE
| Type de compresseur | Puissance nominale du moteur (ch/kW) | Déplacement (50 Hz) m/h | Nombre de cylindres xDiamètre xCourse (mm) | Volume d'injection d'huile (L) | Alimentation (V/φ/Hz) | Paramètre électrique | Chauffage de carter (220 V) (W) | Méthode d'approvisionnement en pétrole | Poids (y compris l'huile de congélation)(Kg) | |
| Courant de fonctionnement maximum (UN) | Courant de démarrage/courant de fonctionnement du rotor bloqué (UN) | |||||||||
| YBF6H-25.2ZR | 25/18,5 | 110.5 | 6xφ70x55 | 4.75 | PW 380~420AA/3/50 400~480AA/3/60 | 45 | 116/193 | 120 | Lubrification forcée | 224 |
Dimension de limite et dimension d'emplacement Du diamètre d'alésage de l'orifice de gaz d'aspiration et de l'orifice de gaz de décharge
Taille de raccordement des soupapes d'aspiration et d'échappement (mm)
| Taper | ① |
| YBF6H-25.2Z | |
| SL | 54(21/8') |
| DL | 35(13/8') |
PARAMÈTRE DE PERFORMANCE
Fréquence 50 Hz
Concernant une température des gaz d'aspiration de 20 °C
Sans sous-refroidissement liquide R22
| Type de compresseur | Température ambiante (℃) | Qo(kw) Pe(kW) | Qo (kw) Capacité de refroidissement Pe (kW) Consommation d'énergie | ||||||||||||
| Température d'évaporation (℃) | |||||||||||||||
| 12.5 | 10 | 7.5 | 5 | 0 | -5 | -10 | -15 | -20 | -25 | -30 | -35 | -40 | |||
| YBF6H-25.2ZR | 30 | Qo | 78.5 | 64.1 | 51.7 | 41.05 | 31.95 | 24.6 | 18.01 | 12.46 | |||||
| Pé | 19.1 | 17.89 | 16.51 | 14.96 | 13.23 | 12.34 | 10.7 | 8.99 | |||||||
| 40 | Qo | 70.3 | 57.2 | 45.85 | 36.1 | 27.75 | 20.75 | 14.71 | 9.66 | ||||||
| Pé | 22.4 | 20.7 | 18.84 | 16.79 | 14.63 | 13.01 | 10.96 | 8.86 | |||||||
| 50 | Qo | 62.6 | 50.6 | 40.25 | 3135 | 23.7 | 17.24 | 11.87 | 7.44 | ||||||
| Pé | 25.6 | 23.5 | 21.2 | 18.68 | 16.28 | 13.81 | 11.27 | 8.66 | |||||||
PARAMÈTRE DE PERFORMANCE
Fréquence 50 Hz
Concernant une température des gaz d'aspiration de 20 °C
Sans sous-refroidissement liquide R404A/R507A
| Type de compresseur | Température ambiante (℃) | Qo(kw) Pe(kW) | Qo (kw) Capacité de refroidissement Pe (kW) Consommation d'énergie | |||||||||||
| Température d'évaporation (C ) | ||||||||||||||
| 7.5 | 5 | 0 | -5 | -10 | -15 | -20 | -25 | -30 | -35 | -40 | -45 | |||
| YBF6H-25.2ZR | 30 | Qo | 87.9 | 72.5 | 59.3 | 47.8 | 38 | 29.7 | 22.65 | 16.74 | 11.85 | |||
| Pé | 23.5 | 22.15 | 20.58 | 18.83 | 16.94 | 14.95 | 12.89 | 10.81 | 8.75 | |||||
| 40 | Qo | 74.7 | 61360 | 50.2 | 40.4 | 31.9 | 24.7 | 18.59 | 13.44 | 9.13 | ||||
| Pé | 27.2 | 25.18 | 23 | 20.68 | 18.28 | 15.82 | 13.36 | 10.92 | 8.54 | |||||
| 50 | Qo | 50.5 | 41.15 | 33 | 25.95 | 19.92 | 14.76 | 10.39 | ||||||
| Pé | 27.78 | 25.02 | 22.18 | 19.31 | 16.43 | 13.59 | 10.83 | |||||||
| Positions de connexion d'un compresseur unique |
| 1 Connexion haute pression (HP) |
| 2 Connecteur du capteur de température d'échappement |
| 3 connexion basse pression (LP) |
| 4 Hydrojet électronique (LP) |
| 5 Bouchon de remplissage d'huile |
| 6 Vidange d'huile |
| 7 Filtre à huile (vis magnétique) |
| 8 Retour d'huile (séparateur d'huile) |
| 9 Chauffage de carter |
| 10 Raccord de pression d'huile + |
| 11 Raccordement de pression d'huile - |
| 12 Connecteur de commutateur hydraulique électronique |
| SL Conduite de gaz d'aspiration |
| DL Conduite de gaz de refoulement |
PARAMÈTRE TECHNIQUE
| Type de compresseur | Puissance nominale du moteur (ch/kW) | Déplacement (50 Hz) m/h | Nombre de cylindres xDiamètre xCourse (mm) | Volume d'injection d'huile (L) | Alimentation (V/φ/Hz) | Paramètre électrique | Chauffage de carter (220 V) (W) | Méthode d'approvisionnement en pétrole | Poids (y compris l'huile de congélation)(Kg) | |
| Courant de fonctionnement maximum (UN) | Courant de démarrage/courant de fonctionnement du rotor bloqué (UN) | |||||||||
| YBF6H-25.2ZR | 25/18,5 | 110.5 | 6xφ70x55 | 4.75 | PW 380~420AA/3/50 400~480AA/3/60 | 45 | 116/193 | 120 | Lubrification forcée | 224 |
Dimension de limite et dimension d'emplacement Du diamètre d'alésage de l'orifice de gaz d'aspiration et de l'orifice de gaz de décharge
Taille de raccordement des soupapes d'aspiration et d'échappement (mm)
| Taper | ① |
| YBF6H-25.2Z | |
| SL | 54(21/8') |
| DL | 35(13/8') |
PARAMÈTRE DE PERFORMANCE
Fréquence 50 Hz
Concernant une température des gaz d'aspiration de 20 °C
Sans sous-refroidissement liquide R22
| Type de compresseur | Température ambiante (℃) | Qo(kw) Pe(kW) | Qo (kw) Capacité de refroidissement Pe (kW) Consommation d'énergie | ||||||||||||
| Température d'évaporation (℃) | |||||||||||||||
| 12.5 | 10 | 7.5 | 5 | 0 | -5 | -10 | -15 | -20 | -25 | -30 | -35 | -40 | |||
| YBF6H-25.2ZR | 30 | Qo | 78.5 | 64.1 | 51.7 | 41.05 | 31.95 | 24.6 | 18.01 | 12.46 | |||||
| Pé | 19.1 | 17.89 | 16.51 | 14.96 | 13.23 | 12.34 | 10.7 | 8.99 | |||||||
| 40 | Qo | 70.3 | 57.2 | 45.85 | 36.1 | 27.75 | 20.75 | 14.71 | 9.66 | ||||||
| Pé | 22.4 | 20.7 | 18.84 | 16.79 | 14.63 | 13.01 | 10.96 | 8.86 | |||||||
| 50 | Qo | 62.6 | 50.6 | 40.25 | 3135 | 23.7 | 17.24 | 11.87 | 7.44 | ||||||
| Pé | 25.6 | 23.5 | 21.2 | 18.68 | 16.28 | 13.81 | 11.27 | 8.66 | |||||||
PARAMÈTRE DE PERFORMANCE
Fréquence 50 Hz
Concernant une température des gaz d'aspiration de 20 °C
Sans sous-refroidissement liquide R404A/R507A
| Type de compresseur | Température ambiante (℃) | Qo(kw) Pe(kW) | Qo (kw) Capacité de refroidissement Pe (kW) Consommation d'énergie | |||||||||||
| Température d'évaporation (C ) | ||||||||||||||
| 7.5 | 5 | 0 | -5 | -10 | -15 | -20 | -25 | -30 | -35 | -40 | -45 | |||
| YBF6H-25.2ZR | 30 | Qo | 87.9 | 72.5 | 59.3 | 47.8 | 38 | 29.7 | 22.65 | 16.74 | 11.85 | |||
| Pé | 23.5 | 22.15 | 20.58 | 18.83 | 16.94 | 14.95 | 12.89 | 10.81 | 8.75 | |||||
| 40 | Qo | 74.7 | 61360 | 50.2 | 40.4 | 31.9 | 24.7 | 18.59 | 13.44 | 9.13 | ||||
| Pé | 27.2 | 25.18 | 23 | 20.68 | 18.28 | 15.82 | 13.36 | 10.92 | 8.54 | |||||
| 50 | Qo | 50.5 | 41.15 | 33 | 25.95 | 19.92 | 14.76 | 10.39 | ||||||
| Pé | 27.78 | 25.02 | 22.18 | 19.31 | 16.43 | 13.59 | 10.83 | |||||||
| Positions de connexion d'un compresseur unique |
| 1 Connexion haute pression (HP) |
| 2 Connecteur du capteur de température d'échappement |
| 3 connexion basse pression (LP) |
| 4 Hydrojet électronique (LP) |
| 5 Bouchon de remplissage d'huile |
| 6 Vidange d'huile |
| 7 Filtre à huile (vis magnétique) |
| 8 Retour d'huile (séparateur d'huile) |
| 9 Chauffage de carter |
| 10 Raccord de pression d'huile + |
| 11 Raccordement de pression d'huile - |
| 12 Connecteur de commutateur hydraulique électronique |
| SL Conduite de gaz d'aspiration |
| DL Conduite de gaz de refoulement |
