Robinet à soupape à bride en fonte ductile pour systèmes de réfrigération à compresseur à vis

Points forts du produit

1. Le plus grand alésage de la série de compresseurs à vis : J2BS/126 est la taille de 5 pouces qui ferme notre série de vannes de compresseur à vis, qui fonctionne avec J2BS/40 (1,5 pouces), J2BS/60 (2 pouces), J2BS/70 (2,5 pouces), J2BS/80 (3 pouces) et J2BS/105 (4 pouces) jusqu'au 126. Un seul fournisseur couvre donc toute la gamme de ports sur une installation frigorifique à vis, sur une marque de vanne et une liste de pièces de rechange.

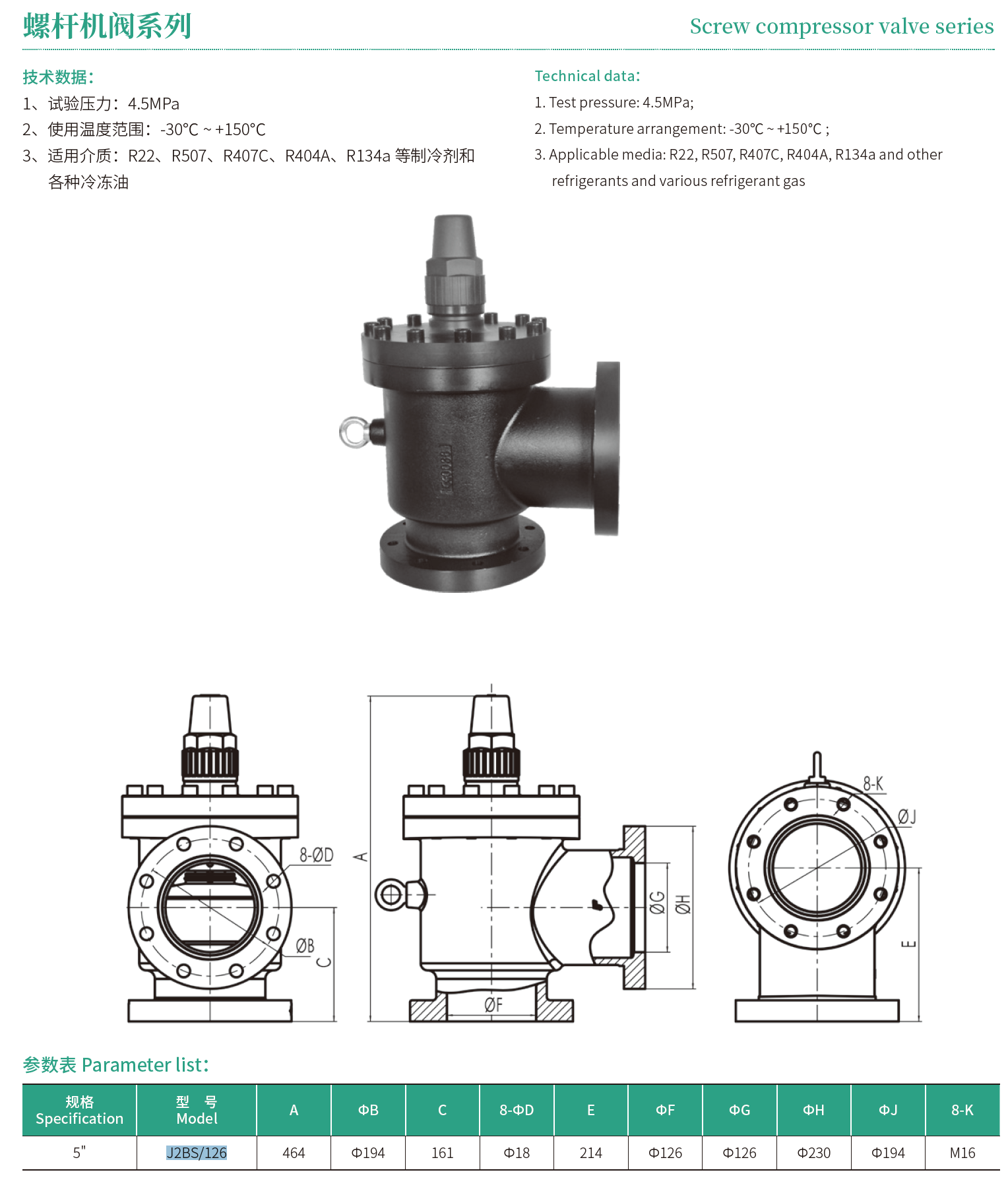

2. Montage à bride à huit boulons : Les plus petites tailles de cette série se fixent sur une base carrée à quatre boulons. À 5 pouces, la vanne se déplace vers un véritable joint à bride - le catalogue imprime huit positions de boulons sur une référence de bride de 194 mm, avec huit trous de dégagement de 18 mm et huit goujons M16. Il s'agit d'un joint plus rigide et chargé de manière plus uniforme, ce dont un gros port de compresseur a besoin pour maintenir son étanchéité sous les vibrations et les cycles de service répétés.

3. Marge de pression et de température : Chaque vanne de la série est testée en usine à 4,5 MPa et est conçue pour une plage de températures de fonctionnement de -30 C à +150 C. La même vanne peut donc servir des racks à basse température et des conduites de décharge et d'huile chaudes, ce qui simplifie l'achat et le stock pour l'ensemble d'un projet de réfrigération au lieu de le diviser par zone de température.

4. Large couverture des réfrigérants fluorocarbonés : La série est spécifiée pour les R22, R507, R407C, R404A et R134a ainsi que les différentes huiles de réfrigération utilisées avec eux. Cela vous permet d'installer le J2BS/126 sur une ancienne usine R22, un rack R404A ou R507 moderne ou une unité R134a sans modifier la disposition de la tuyauterie ou la géométrie des brides.

5. Deux hauteurs de corps, dessins réels : Le catalogue répertorie la vanne de 5 pouces en deux variantes de corps avec des hauteurs hors tout de 464 mm et 519 mm, afin que vous puissiez faire correspondre la hauteur de la tige au jeu au-dessus de l'orifice de votre compresseur au lieu de travailler la tuyauterie autour de la vanne. Liyongda fabrique des vannes de réfrigération depuis plus de trente ans, envoie un dessin dimensionnel avec chaque devis, accueille les commandes OEM et ODM et expédie dans des cartons d'exportation avec protection en mousse.

APERÇU DU PRODUIT

La J2BS/126 est la vanne de service à angle de 5 pouces de la série de vannes de compresseur à vis de Liyongda. Il s'agit du plus grand alésage répertorié dans une gamme allant du J2BS/40 (1,5 pouce) au J2BS/105 (4 pouces), construit pour les grands ports d'aspiration et de refoulement équipant les compresseurs frigorifiques à vis semi-hermétiques. Là où les plus petites tailles de cette série s'appuient sur une base carrée à quatre boulons, le 126 passe à un joint à bride à huit boulons, de sorte que la vanne se boulonne sur un grand orifice avec une connexion rigide et uniformément chargée au lieu d'un support de montage compact.

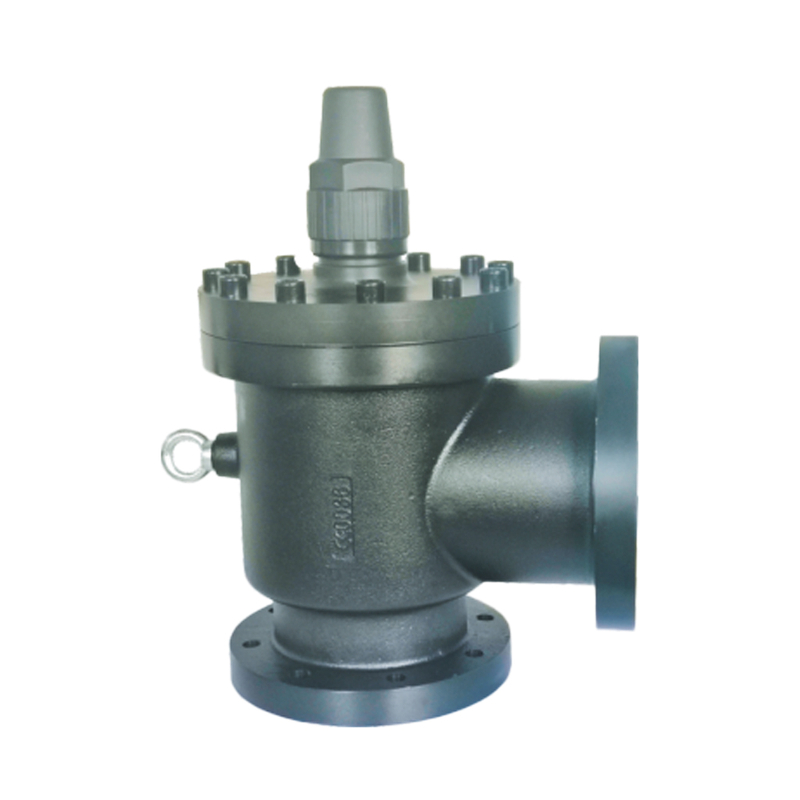

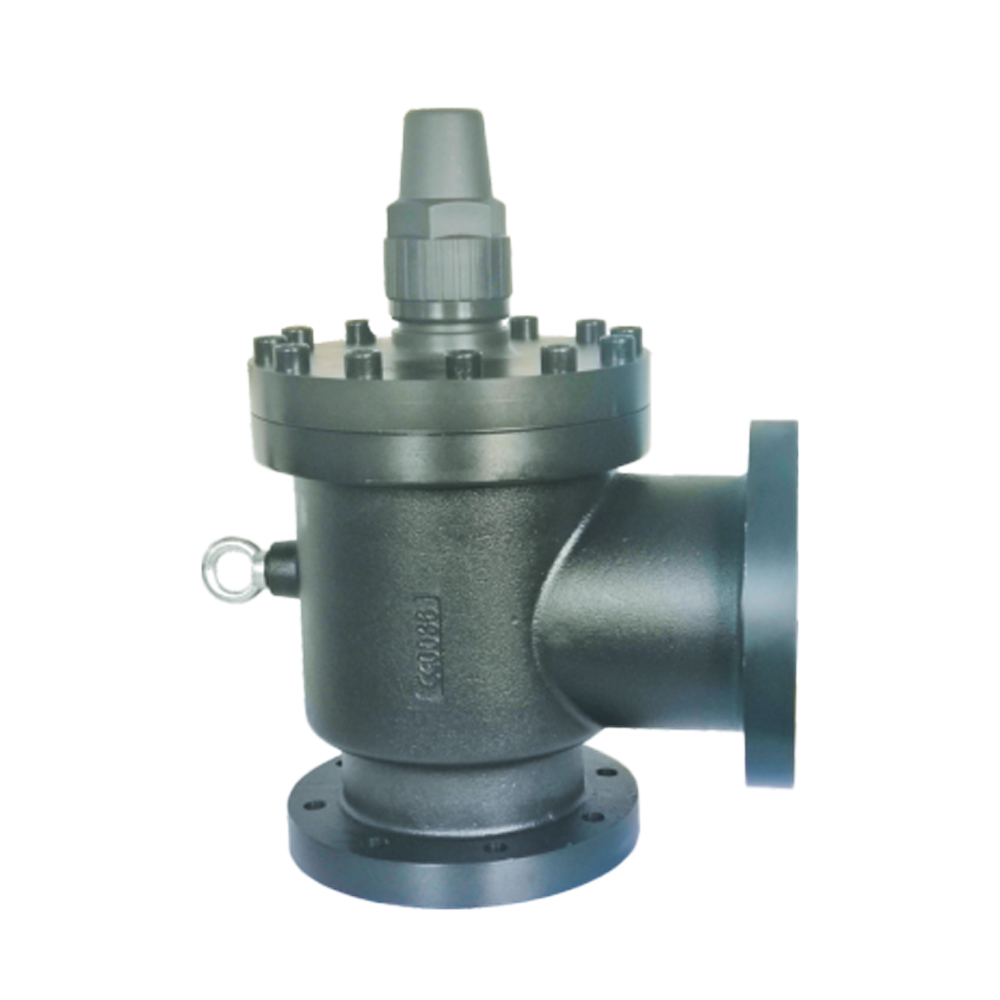

Chaque unité est testée en usine à 4,5 MPa, fonctionne de -30 C à +150 C et est spécifiée pour les R22, R507, R407C, R404A et R134a ainsi que les huiles de réfrigération utilisées avec elles. Le corps est en fonte ductile avec une finition peinte, comme le montrent les photographies.

CARACTÉRISTIQUES PRINCIPALES

Montage à bride à huit boulons : huit trous de dégagement de 18 mm et huit positions de goujons M16 sur une référence de bride de 194 mm, remplaçant la base carrée à quatre boulons utilisée sur les plus petites tailles de cette série.

Le plus grand alésage de la série : une spécification de 5 pouces qui clôture la gamme J2BS, de sorte qu'une famille de vannes couvre toute une usine de vis de 1,5 pouce à 5 pouces.

Pression de test en usine de 4,5 MPa : couvre la pression de fonctionnement normale de la réfrigération avec une marge laissée pour la mise en service et les tests de pression du système.

Large fenêtre de température de fonctionnement : -30 C à +150 C, qui permet à la même vanne de reposer sur un support à basse température et sur une conduite de refoulement ou d'huile chaude.

Couverture des réfrigérants fluorocarbonés : R22, R507, R407C, R404A et R134a, ainsi que diverses huiles de réfrigération, de sorte qu'une ancienne usine R22 et un rack R404A ou R507 moderne peuvent partager un seul type de vanne.

Deux hauteurs de corps : les dimensions hors tout de 464 mm et 519 mm sont toutes deux répertoriées, ce qui vous permet d'adapter la hauteur de la tige au jeu disponible au-dessus de l'orifice du compresseur plutôt que de travailler sur la tuyauterie autour de la vanne.

CARACTÉRISTIQUES

DEMANDES

Installations de compresseurs frigorifiques à vis dans les entrepôts frigorifiques, les usines de transformation et de congélation des aliments et le refroidissement des processus industriels, où la vanne agit comme point d'isolation et de service sur les connexions d'aspiration et de refoulement du compresseur.
