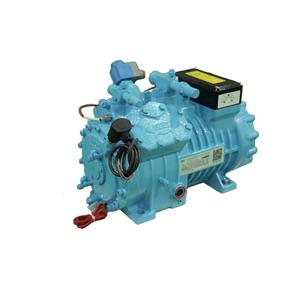

YBF6F-20.2D

Paramètre technique

Blait fournit des solutions de réfrigération de qualité industrielle avec le compresseur YBF6F-20.2DS. Conçu pour des environnements froids extrêmes, cette unité à deux étages assure un fonctionnement stable à des températures d'évaporation aussi basses que -70 ° C.

Spécifications
de base Power: 20 ch (15 kW).
Capacité d'administration d'air: 73,6 m³ / h (basse pression), 36,9 m³ / h (haute pression).
Fonctionne sur les réfrigérants R22, R404A et R507A. Compatible avec 380-480V / 3 phases / 50-60Hz d'alimentation.

Les points forts des performances
maintient les capacités de refroidissement de 35,5 kW à 4,23 kW (R22 / R507A) sur -70 ° C à 30 ° C Évaporation / condensation. Le système de lubrification forcée assure une usure minimale sous des charges lourdes.

Caractéristiques structurelles
Configuration à 6 cylindres (φ70 / 70x55.0 mm) avec filtration d'huile à vis magnétique. Comprend le radiateur du carter (140W) pour éviter les problèmes de viscosité de l'huile dans les startups sous zéro.

PORTS
DE GAZ SLAT (42 mm) et DL (35 mm). 16 interfaces étiquetées pour les capteurs, les commandes hydrauliques et la surveillance de la pression. Entretien simplifié via des ports de remplissage / vidange d'huile (positions 5-6).

Sécurité opérationnelle
Courant d'opération maximum: 37A. Protection thermique intégrée via des capteurs de température d'échappement (position 2). Poids: 220 kg avec lubrifiant pré-rempli.

Téléchargez des dessins dimensionnels et des tables de performances complètes pour la planification de l'intégration du système. Contactez les directives de fonctionnement spécifiques au réfrigérant.

Caractéristiques du compresseur à deux étages YBF6F-20.2DS à basse température

Le brillant YBF6F-20.2DS est un compresseur à double étage conçu pour les applications à basse température, avec une efficacité énergétique, une durabilité prolongée et une adaptabilité. Conçu pour les systèmes de réfrigération industrielle, il prend en charge les températures d'évaporation aussi basses que -70 ° C et intègre des composants modulaires pour une maintenance simplifiée.

Caractéristiques clés

1. Compression à double étage

• Deux phases de compression augmentent progressivement la pression du réfrigérant.

• Réduit la température de décharge et améliore l'efficacité dans diverses conditions de fonctionnement.

2. Conception économe en énergie

• Plaques de soupapes à haute efficacité en acier printanier résistant aux chocs.

• Conception d'espace mort minimal et configuration du moteur à usage lourd.

3. Durée de vie prolongée

• Piston à faible friction, anneaux de piston plaqués chromés, vilebrequin durci.

• La pompe à huile à grande capacité et le système de retour sur huile breveté améliorent la fiabilité.

4. Double compatibilité moteur

• Prend en charge deux configurations de moteur pour une adaptation flexible aux demandes opérationnelles.

5. Faible bruit et vibration

• L'équilibrage de masse optimisé dans des modèles 2/4/6 cylindres assure un fonctionnement fluide.

6. Protections complètes de la sécurité

• Standard: température du moteur (PTC), température d'échappement, séquence de phases et protection contre l'écoulement d'huile.

• Facultatif: pression / température d'huile, haute / basse pression, niveau d'huile et protection contre la surcharge du moteur.

7. Système de lubrification avancée

• Comprend le filtre à huile, l'interrupteur d'écoulement, le séparateur, le radiateur, le refroidisseur (facultatif) et le clapet à contre-courant.

• Utilise l'huile PoE 170/150; nécessite une manipulation minutieuse due aux propriétés hygroscopiques.

8. Système CIC (facultatif)

• L'injection électronique de liquide réduit la température d'échappement et empêche la carbonisation du pétrole.

9. Large gamme d'exploitation

• Compatible avec les réfrigérants R22, R404A et R507A.

• Convient aux températures de l'évaporateur entre -50 ° C et -70 ° C.

10. Conception de maintenance modulaire

• Les composants faciles à replacer minimisent les temps d'arrêt et les coûts de réparation.

11. Sélection de matériaux robuste

• L'acier à ressort et l'acier de structure en alliage résistant aux chocs assurent la longévité des composants.




Spécifications clés

• Puissance du moteur : 30 ch / 22 kW

• Cylindres : 6 (φ82 / 82 × 55,0 mm)

• Déplacement : 101,1 m³ / h

• Capacité de pétrole : 4,75 L

• Tension : 380–420V / 50Hz ou 440–480v / 60Hz

• Lubrification : pompe à huile forcée

• Poids : 234 kg (avec de l'huile)

• Rabagiste à carter : 140 W

Ce compresseur combine l'ingénierie avancée avec la conception centrée sur l'utilisateur, ce qui le rend idéal pour exiger des environnements à basse température.

Zhejiang Briliant Refrigeration Equipment Co., Ltd. Forces de l'entreprise

Zhejiang Briliant Refrigeration Equipment Co., Ltd. Démontre le leadership de l'industrie grâce à des systèmes intégrés de R&D et de production, des technologies de fabrication avancées, une gestion de la qualité certifiée, des collaborations académiques, des protocoles de test rigoureux et une innovation en composants continue. Vous trouverez ci-dessous les détails élargis de ses forces principales:

1. Système de production de R&D et de la R&D

• Combine des opérations de conception, de R&D, de fabrication et de vente.

• Exploite un centre de R&D à Hangzhou avec plus de 100 employés, dont 24 chercheurs et ingénieurs spécialisés.

• Se concentre sur l'innovation du compresseur et l'optimisation des processus.




2. Technologie de fabrication de précision

• Maintient des lignes de production dédiées pour l'usinage corporel du compresseur.

• Utilise un équipement CNC de haute précision pour atteindre des niveaux de tolérance de ± 0,01 mm.

• Assure une qualité de produit cohérente grâce à des processus d'assemblage automatisés.




3. Certifications de l'industrie

• Détient une licence nationale de production de produits industriels (XK06-015-00999).

• Certifié en ISO9001 (qualité), ISO14001 (environnemental) et normes ISO45001 (sécurité).

• Membre reconnu de la China Refrigeration Society (CRS).




4. Partenariats académiques

• Collabore avec l'université de Xi'an Jiaotong sur l'optimisation du profil du rotor de vis.

• Implémente la dynamique des fluides informatiques (CFD) pour les tests d'efficacité du compresseur.

• Partage les données de R&D pour faire progresser les conceptions du système de réfrigération.




5. Infrastructure de test et d'étalonnage

• Fonctionne 12 stations de test de performance couvrant -40 ° C à 50 ° C de plages de fonctionnement.

• Utilise des instruments importés de haute précision (par exemple, des capteurs Danfoss) pour la collecte de données.

• Valide l'équipement par l'étalonnage de l'Institut national de métrologie chinois (CNIM).




6. Stratégie d'innovation des composants

• Améliore les systèmes de roulements et les technologies de lubrification tous les 24 mois.

• Effectue des tests d'endurance de plus de 500 heures pour la validation de la fiabilité.

• Prolonge la vie du service du compresseur grâce à la recherche en sciences matérielles.

YBF6F-20.2DS Compresseur à basse température 30 HP à deux étapes avec des bras d'extension: Questions fréquemment posées

1. Quelles sont les principales spécifications techniques?

• Alimentation nominale: 30 HP (22,4 kW).

• Plage de températures de fonctionnement: -40 ° C à 10 ° C.

• Conception de compression en deux étapes pour une efficacité améliorée dans des environnements à basse température.

• Armoiries d'extension: longueur standard 300 mm, personnalisable jusqu'à 600 mm.

2. Pour quelles industries ce compresseur est-il conçu?

• Installations de stockage à froid, transformation des aliments surgelés, réfrigération chimique et systèmes de refroidissement industriel.

• Convient aux applications nécessitant des performances stables dans des environnements inférieurs à zéro.

3. À quelle fréquence la maintenance doit-elle être effectuée?

• Vérification de lubrification: toutes les 500 heures de fonctionnement.

• Service complet (joints, roulements, filtres): annuellement ou toutes les 4 000 heures.

• Les bras d'extension nécessitent une inspection du couple tous les 3 mois.

4. Quels réfrigérants sont compatibles?

• Conçu pour R404A, R507A et l'ammoniac (NH₃).

• Les matériaux sont conformes à l'ASME B31.5 pour la résistance à la corrosion.

5. Répond-il aux normes d'efficacité énergétique?

• Dépasse ISO 1217: référence d'efficacité du compresseur de déplacement 2009.

• La conception en deux étapes réduit la consommation d'énergie de 15 à 20% par rapport aux modèles à un stade.

6. Quelle garantie et quel soutien sont fournis?

• Garantie limitée de 24 mois sur le corps du compresseur.

• Couverture de 12 mois pour les bras et les joints d'extension.

• Support technique par e-mail / téléphone dans les 4 heures d'ouverture.

7. Comment les armes d'extension améliorent-elles les fonctionnalités?

• Réduisez la transmission des vibrations de 40% par le montage isolé.

• Permettez une installation flexible dans des environnements limités dans l'espace.

• Les trous de boulons pré-machés s'alignent avec les cadres de compresseur standard.
