Vous êtes-vous déjà demandé comment votre réfrigérateur garde les aliments frais ou pourquoi les climatiseurs sont des chambres entières fraîches? La réponse est le cycle de réfrigération, un système intelligent qui déplace la chaleur au lieu de créer un froid. Des cuisines domestiques à la logistique mondiale de la chaîne du froid, elle alimente la vie moderne. Dans ce guide de débutant, nous décomposons les principaux composants du cycle de réfrigération - compresseur , condenseur, soupape d'expansion et évaporateur - vous pouvez enfin comprendre comment les systèmes de refroidissement fonctionnent en étapes claires et simples.
Le cycle de réfrigération est un processus qui déplace la chaleur. Il ne crée pas de froid - il élimine plutôt la chaleur indésirable.
Nous le voyons partout: réfrigérateurs, congélateurs et climatiseurs. Les grandes industries en dépendent également pour la logistique de la chaîne du froid.
· Il maintient les aliments en sécurité et frais.
· Cela rend les maisons confortables pendant l'été.
· Il préserve les médicaments et les produits chimiques pendant le transport.
· Il prend en charge des systèmes de refroidissement industriels massifs.
Pensez à un diamant de baseball. Chaque base est une étape du cycle. Le compresseur commence au marbre. Le condenseur se trouve sur la première base. Au deuxième but, la soupape d'expansion réduit la pression. Enfin, l'évaporateur attend au troisième but. Tout comme les joueurs courent sur le terrain, le réfrigérant traverse chaque étape.
Une autre façon: l'eau bouillante. À haute pression, il bout à une température plus élevée. À basse pression, il bouillonne beaucoup plus tôt. Les réfrigérants se comportent de la même manière.
Étape | Action | État de réfrigérant |
Compression | Le gaz est pressé, la pression et l'élévation de la température | Vapeur à basse pression → vapeur à haute pression |
Condensation | La chaleur est rejetée, la vapeur se transforme en liquide | Vapeur à haute pression → liquide à haute pression |
Expansion | La pression tombe fortement, le réfrigérant refroidit | Liquide à haute pression → Mélange à basse pression |
Évaporation | La chaleur est absorbée par l'air ou les objets, le liquide s'évapore | Liquide à basse pression → vapeur à basse pression |
Ce cycle se répète en continu, alimentant chaque système de refroidissement que nous utilisons.
Chaque système de réfrigération repose sur quatre pièces clés. Ensemble, ils déplacent la chaleur et créent l'effet de refroidissement que nous utilisons quotidiennement.

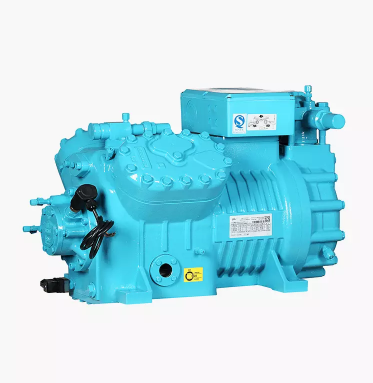

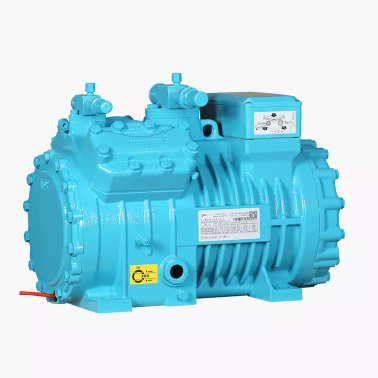

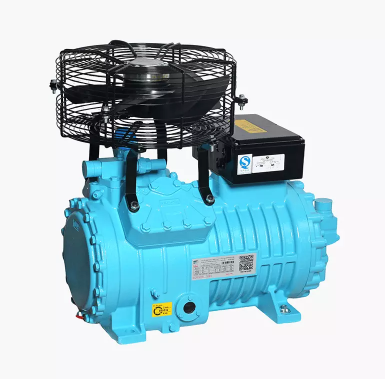

Le compresseur agit comme le 'Heart ' du cycle. Il tire le réfrigérant en tant que vapeur à basse pression . Après compression, il laisse en vapeur à haute pression et à haute température.
Ce qu'il fait:
· Réduit le volume de gaz réfrigérant.
· Augmente la pression et la température.
· Pousse le réfrigérant à travers tout le système.
Types de compresseurs:
Taper | Cas d'utilisation courants |
Rouleau | ACS résidentiel, pompes à chaleur |
Rotatif | Petites unités de refroidissement |
Alternatif | Réfrigérateurs, petits refroidisseurs |
Vis | Grands refroidisseurs industriels |
C'est pourquoi les techniciens l'appellent souvent la pompe ou le cœur.
Après compression, le réfrigérant doit libérer la chaleur. Le condenseur rend cela possible en agissant comme un échangeur de chaleur.
Comment ça marche:
· La vapeur chaude pénètre du compresseur.
· Il rejette la chaleur à l'air ou à l'eau.
· La vapeur se condense en un liquide à haute pression.
Types de condenseurs:
· Refroidi par air - utilisez des ventilateurs pour faire sauter l'air à travers les bobines.
· Refroidi par eau - compter sur le débit d'eau pour un meilleur transfert de chaleur.
Exemples que nous voyons: unités AC en plein air, refroidisseurs sur le toit, grandes tours de refroidissement.
Vient ensuite la vanne d'extension, parfois appelée un dispositif de mesure. Son travail consiste à réduire la pression et la température du réfrigérant.
Fonctions:
· Contrôle le réfrigérant entrant dans l'évaporateur.
· Ajuste le flux en fonction de la charge de refroidissement.
· Maintient la stabilité du système.
Types d'appareils:
Type d'appareil | Comment ça marche |
TXV (thermostatique) | Utilise la température de détection de l'ampoule pour ajuster le débit |
Eev (électronique) | Ouvre / se ferme rapidement pour un contrôle précis |
Tube capillaire | Tube étroit simple, souvent dans les petits réfrigérateurs |
Pensez-y comme un spray peut secouer. Le liquide se dilate rapidement et refroidit à mesure que la pression baisse.
Enfin, l'évaporateur absorbe la chaleur de l'air ou du produit. On l'appelle souvent le 'unité intérieure ' parce que nous ressentons son refroidissement directement.
Que se passe-t-il à l'intérieur:
· Le réfrigérant froid entre comme un liquide à basse pression.
· Il absorbe la chaleur, bouillonne et se transforme en vapeur.
· L'air traversant la bobine devient plus frais.
Pourquoi la surchauffe est importante: elle n'assure que la vapeur, et non le liquide, retourne au compresseur. Le retour liquide peut endommager le compresseur.
Exemples: bobines de réfrigérateur, unités de bobine de ventilateur dans les maisons, gestionnaires d'air dans les bureaux.
Au-delà des quatre pièces principales, chaque système de réfrigération repose sur des composants de support. Ceux-ci garantissent un fonctionnement, une efficacité et une sécurité lisses.
Les tuyaux relient le compresseur, le condenseur, la vanne d'expansion et l'évaporateur. Ils agissent comme la circulation sanguine du système.
· Les tuyaux en cuivre ou en aluminium sont courants.
· Une bonne isolation réduit la perte d'énergie.
· La disposition des tuyaux affecte la fiabilité du système.
Les réfrigérants transportent de la chaleur tout au long du cycle. Ils changent facilement l'état entre le liquide et la vapeur.
Types courants:
Réfrigérant | Code | Notes |
Hydrofluorocarbone | R32, R410A | Largement utilisé dans ACS |
Hydrocarbure | R290 (propane) | Efficace mais inflammable |
Ammoniac | R717 | Populaire dans les usines industrielles |
Dioxyde de carbone | R744 (CO₂) | Écologique et haute pression |
Mélanges HFO | R1234YF, R1234ZE | GWP faible, systèmes modernes |
Chaque choix affecte l'efficacité et l'impact environnemental.
Les commandes gardent les systèmes en sécurité et stables. Ils surveillent la pression, la température et l'écoulement.
· Les commutateurs de pression ferment les systèmes lorsque la pression est trop élevée.
· Les thermistances détectent rapidement les changements de température.
· Les lunettes de vue montrent un état de réfrigérant dans le pipeline.
Sans cela, les pannes et les risques de sécurité augmentent.
Les compresseurs ont besoin de lubrification pour s'exécuter de manière fiable. L'huile protège les pièces mobiles et réduit la friction.
Fonctions:
· Gardez les roulements et les pistons en douceur.
· Croigne les pièces du compresseur.
· Empêche l'usure des métaux.
Les systèmes utilisent souvent des séparateurs d'huile et des filtres. Ils s'assurent que l'huile reste là où elle appartient.
Le cycle de réfrigération peut être complexe au début. Mais lorsqu'il est en panne, il suit une série claire d'étapes.
Il arrive sous forme de vapeur à basse pression . Cool, élargi et prêt pour la compression.
Le compresseur serre étroitement la vapeur. Maintenant, il devient une vapeur à haute pression et à haute température . Ce boost d'énergie entraîne le reste du cycle.
La vapeur chaude se déplace dans les bobines de condenseur. Les ventilateurs ou l'eau en retirent le feu. En refroidissant, la vapeur se condense en un liquide à haute pression.
Le liquide passe par la soupape d'expansion. Sa pression baisse rapidement et la température baisse également. Cela le prépare à l'absorption de chaleur.
Le réfrigérant liquide froid entre dans la bobine d'évaporateur. Il prend de la chaleur de l'air, de la nourriture ou des objets. Au cours de ce processus, il bouillonne et redevient de vapeur.
La vapeur revient dans le compresseur. La boucle redémarre, gardant l'effet de refroidissement constant.
Étape | Emplacement | Action effectuée | État de réfrigérant |
1 | Compresseur | Augmente la pression, augmente la température | Vapeur → vapeur chaude |
2 | Condenseur | Rejette la chaleur, condense le réfrigérant | Vapeur chaude → liquide |
3 | Expansion | Baisse la pression, réduit la température | Liquide → mélange à froid |
4 | Évaporateur | Absorbe la chaleur, vaporise le réfrigérant | Liquide → vapeur |
5 | Retour pour commencer | Revient au compresseur, la boucle continue | Vapeur |
[Vapeur à basse pression] → [compresseur] → [vapeur à haute pression]
→ [condenseur] → [liquide à haute pression]
→ [valve d'expansion] → [mélange liquide à basse pression / vapeur
] → [évaporateur] →
Le cycle de réfrigération fonctionne à cause de la thermodynamique. Il repose sur la pression, la température et les changements de phase du réfrigérant.
Lorsque la pression augmente, la température du réfrigérant augmente également. Lorsque la pression baisse, le point d'ébullition tombe.
Exemple:
· L'eau bouillonne à 100 ° C au niveau de la mer.
· Sur le mont Everest, il bout à 71 ° C.
· Les réfrigérants peuvent faire bouillir à -40 ° C sous basse pression.
Ce lien pression-température entraîne chaque étape du cycle.
Les déplacements de réfrigérant indiquent facilement. Il se déplace entre le liquide, la vapeur et le gaz.
· Dans l' évaporateur , le liquide absorbe la chaleur et se vaporise.
· Dans le condenseur , la vapeur libère la chaleur et se condense en liquide.
· Dans le compresseur , le gaz est forcé dans les états d'énergie plus élevés.
Ce changement continu permet un transfert de chaleur efficace.
Terme | Signification | Pourquoi ça compte |
Surchauffer | Chaleur ajoutée au-delà du point d'ébullition | Assure que seule la vapeur revient au compresseur |
Sous-refroidissement | Chaleur retirée en dessous du point de condensation | Assure que seul le liquide entre dans la vanne d'expansion |
Saturation | État où le liquide et la vapeur coexistent | Marque la zone de transition dans le cycle |
Ces conditions empêchent les dommages et améliorent les performances.
Les systèmes de refroidissement sont jugés par efficacité. Le coefficient de performance (COP) est la métrique clé.
Formule:
COP = effet de refroidissement (kW) ÷ entrée d'alimentation (kW)
· COP plus élevé signifie plus de refroidissement pour moins d'énergie.
· Les systèmes modernes utilisent des contrôles intelligents pour maximiser le COP.
· L'efficacité saisonnière varie selon la température extérieure.
La technologie de refroidissement continue d'évoluer. De nouvelles méthodes améliorent l'efficacité, la fiabilité et la durabilité.
EVI augmente les performances du compresseur dans des conditions difficiles. Il injecte de la vapeur au milieu du cycle pour équilibrer la pression.
Avantages:
· Augmente la capacité de réfrigération.
· Aide pendant les charges d'été chaudes.
· Réduit le risque de surchauffe du compresseur.
Les systèmes utilisant EVI offrent souvent une efficacité plus élevée avec la même taille d'équipement.
Les vannes traditionnelles fonctionnent, mais elles manquent de précision. EEVS s'ouvre et fermer des centaines de fois par seconde.
Pourquoi c'est important:
· Contrôle de débit de réfrigérant précis.
· Réponse plus rapide aux changements de charge.
· De meilleures économies d'énergie par rapport aux TXV.
Les compresseurs fonctionnent généralement à vitesse fixe. Les VFD modifient la vitesse du moteur pour faire correspondre la demande.
Avantages:
· Utilisation de puissance inférieure pendant les charges légères.
· Usure réduite sur les pièces mécaniques.
· Fonctionnement plus silencieux dans les systèmes résidentiels.
Les systèmes modernes utilisent des capteurs et des connexions cloud. Ils suivent les performances en temps réel.
· Les données de pression, de température et de flux d'air sont en ligne.
· Les algorithmes optimisent automatiquement le refroidissement.
· Les utilisateurs obtiennent des alertes avant les échecs.
Le contrôle intelligent facilite la maintenance et les systèmes.
Les entreprises regardent désormais au-delà des réfrigérants synthétiques. Options naturelles Potentiel de réchauffement climatique inférieur (GWP).
Exemples de réfrigérants naturels:
Réfrigérant | Code | Avantage clé |
Ammoniac | R717 | Haute efficacité, zéro GWP |
Co₂ | R744 | Largement disponible, non fracable |
Propane | R290 | Excellente efficacité, respectueuse de l'environnement |
Cette tendance aide à respecter les règles environnementales plus strictes dans le monde.
Le cycle de réfrigération n'est pas seulement la théorie. Nous l'utilisons quotidiennement dans les maisons, les entreprises, les usines et les systèmes de transport.
À la maison, la réfrigération rend la vie confortable. Les réfrigérateurs conservent les aliments en le gardant en dessous de la température de détérioration. Les climatiseurs refroidissent les pièces entières pendant les saisons chaudes. Les pompes à chaleur inversent le cycle pour fournir du chauffage en hiver.
Les magasins et les entrepôts dépendent d'un refroidissement fiable. Les supermarchés utilisent de grandes vitrines alimentées par plusieurs compresseurs. Les installations de stockage à froid protègent la viande, les produits et les médicaments. Les salles des serveurs ont besoin d'un refroidissement constant pour éviter la défaillance de l'équipement.
Les usines dépendent de la réfrigération lourde. Les usines chimiques utilisent des systèmes à base d'ammoniac pour l'efficacité. Les grandes tours de refroidissement rejettent l'excès de chaleur des processus de production. Ces applications fonctionnent souvent 24/7 avec une surveillance stricte.
La réfrigération assure la sécurité des marchandises pendant les voyages. Les camions utilisent des systèmes compacts pour fournir des aliments sur de longues distances. Les conteneurs d'expédition transportent des poissons, des fruits ou des vaccins surgelés dans le monde. Sans cela, le commerce mondial en périssable s'effondrerait.
Secteur | Équipement typique | Exemple de cas d'utilisation |
Résidentiel | Réfrigérateur, climatisation, pompe à chaleur | Refroidissement à la maison et stockage des aliments |
Commercial | Affichage, congélateurs sans rendez-vous | Réfrigération de supermarché |
Industriel | Refroidisseurs d'ammoniac, tours de refroidissement | Plantes de production chimique |
Transport | Camions reefer, conteneurs reefer | Logistique de la chaîne du froid |
Un système de réfrigération dure plus longtemps lorsque nous nous soucions. Les vérifications simples et les routines de nettoyage empêchent des échecs coûteux.
La poussière et la graisse s'accumulent sur les bobines au fil du temps. Les bobines sales font que les systèmes fonctionnent plus dur et les déchets.
Conseils rapides:
· Utilisez une brosse douce ou un aspirateur pour les nageoires du condenseur.
· Nettoyer les bobines d'évaporateur lors des inspections de routine.
· Gardez les zones environnantes à l'écart des débris.
Les niveaux de réfrigérant affectent les performances de refroidissement. Trop peu de charges provoque une mauvaise efficacité et une congélation des bobines. Trop de charges peuvent endommager le compresseur.
Liste de contrôle:
· Recherchez des taches d'huile, souvent des signes de fuites.
· Utilisez des jauges pour confirmer les pressions correctes.
· Réparer les fuites avant de recharger le réfrigérant.
Les techniciens suivent ces valeurs pour assurer un bon fonctionnement. SuperHeat confirme que seul le retour de vapeur au compresseur. Le sous-refroidissement montre que le liquide est prêt à la soupape d'expansion.
Les gammes cibles varient selon le système , mais les deux doivent être vérifiées régulièrement.
Les filtres à air bloquent la poussière et protéger les bobines. Les filtres obstrués réduisent le flux d'air et soulignent le système.
Meilleures pratiques:
· Remplacez les filtres tous les quelques mois en unités résidentielles.
· Inspectez les chemins de flux d'air dans les systèmes commerciaux et industriels.
· Assurez-vous que les ventilateurs fonctionnent bien sans bruit inhabituel.
Tâche | Pourquoi ça compte | À quelle fréquence |
Nettoyage des bobines de condenseur | Améliorer le rejet de la chaleur | 3 à 6 mois |
Coids de l'évaporateur propre | Empêcher le givrage, maintenir le flux | 6 à 12 mois |
Vérifiez les frais de réfrigérant | Assurer l'efficacité, éviter l'usure | Annuellement |
Mesurer la surchauffe / sous-refroidissement | Protéger le compresseur et la vanne | Annuellement |
Remplacer les filtres à air | Maintenir le flux d'air, économiser de l'énergie | 2 à 4 mois |
Même les meilleurs systèmes de réfrigération sont confrontés à des problèmes. Connaître les signes nous aide à les réparer rapidement et à éviter les pannes.
Le compresseur fonctionne le plus dur dans le cycle. S'il surchauffe, l'huile de lubrification peut se décomposer. Les causes comprennent des rapports de compression élevés, des bobines sales ou une mauvaise ventilation.
Signes à surveiller:
· Bruits bruyants ou inhabituels.
· Températures de décharge élevées.
· Département fréquent des commutateurs de sécurité.
La glace signifie un mauvais transfert de chaleur à l'intérieur de l'évaporateur. Les restrictions de flux d'air ou le faible réfrigérant provoquent souvent cela.
Causes possibles:
· Filtres à air sale.
· Fans ou conduits bloqués.
· Charge réfrigérante incorrecte.
La glace fondue peut entraîner des fuites d'eau autour de l'unité.
Lorsque la valve ne s'écoule pas correctement, des problèmes suivent. Trop de réfrigérant inonde la bobine. Trop peu de faim de l'évaporateur.
Signes d'avertissement:
· Fros sur le corps de la valve ou les tuyaux.
· Faisant un refroidissement inégal entre les pièces.
· Swings de pression rapide aux jauges.
Les fuites de réfrigérant réduisent l'efficacité du système. Le compresseur travaille plus dur mais se refroidit moins.
Symptômes:
· L'air chaud des évents.
· Bubbles dans le verre à vue.
· Frost sur la conduite d'aspiration.
Causes:
· Joints ou raccords qui divulguent.
· Coils ou vannes de service endommagées.
Si les factures d'énergie grimpent, le système peut être inefficace. Les bobines sales, les pièces usées ou les problèmes de réfrigérant contribuent souvent.
Liste de contrôle pour les problèmes d'efficacité:
· Inspectez les bobines de condenseur et d'évaporateur.
· Vérifiez les niveaux de réfrigérant.
· Surveiller les lectures de surchauffe et de sous-refroidissement.
· Vérifiez le flux d'air et le filtre.
Problème | Cause probable | Symptôme clé |
Surchauffe du compresseur | Bobines sales, pauvre flux d'air | Température de décharge élevée, bruit |
Glace sur l'évaporateur | Charge basse charge, flux bloqué | Glaçage à la bobine, fuites d'eau |
Dysfonctionnement de la valve | Défaut de mesure | Modèles de gel, déséquilibre |
Faible charge de réfrigérant | Fuites dans le système | Faible refroidissement, gel, bulles |
Efficacité réduite | Bobines sales, pièces usées | Factures plus élevées, mauvais refroidissement |
Les quatre pièces centrales - compresseur, condenseur, soupape d'expansion et évaporatrice - travaillent ensemble pour déplacer la chaleur et offrir un refroidissement efficace. Les composants de support comme la tuyauterie, les capteurs, les systèmes de lubrification et les réfrigérants gardent tout stable et fiable.
Pour les débutants, se concentrer sur ces bases renforce la confiance avant de plonger dans des technologies avancées telles que les vannes d'expansion électronique, une injection de vapeur améliorée ou des contrôles SMART HVAC. En apprenant étape par étape, les lecteurs peuvent résoudre les problèmes, améliorer l'efficacité énergétique et prolonger la durée de vie du système.
Q: Quels sont les principaux composants d'un cycle de réfrigération?
R: Les principaux composants sont le compresseur de réfrigération , le condenseur, la vanne d'extension et l'évaporateur.
Q: Quel composant est responsable de l'absorption de la chaleur?
R: L'évaporateur absorbe la chaleur de l'air, de la nourriture ou des objets.
Q: Combien de types de dispositifs d'extension existe-t-il?
R: Les types communs incluent les tubes TXV, EEV et capillaires.
Q: Quel réfrigérant est le plus souvent utilisé aujourd'hui?
R: R32 et R410A restent largement utilisés dans les systèmes modernes.
Q: Le cycle de réfrigération peut-il être inversé (comme dans les pompes à chaleur)?
R: Oui, les pompes à chaleur inversent le cycle pour fournir du chauffage.
