Blait est le premier fournisseur et fabricant de solutions de compresseur industriel en Chine. En tant que leader de l'industrie, nous offrons des options approfondies de compresseurs de qualité industrielle pour la sélection. Nous sommes fiers de livrer nos systèmes de compresseur de la série T à deux étages premium 12 HP. Obtenez votre solution d'air comprimé optimal - contactez-nous dès aujourd'hui pour une citation immédiate!
| Quantité: | |
|---|---|
YBF4G-12.2DSR----YBF6F-30.2DSR
Blait
| Paramètre | YBF4G | - |
|---|---|---|
| Déplacement (m³ / h) | ||
| 30 ° C | 42.3 | 63.5 |
| 35 ° C | 41.6 | 62.0 |
| 40 ° C | 41.0 | 60.5 |
| 45 ° C | 40.4 | 59.0 |
| 50 ° C | 39.5 | 57.0 |
| 55 ° C | 38.1 | 55.0 |
| Consommation d'énergie (PE) | ||
| 30 ° C | 24.0 kW | 31,8 kW |
| 35 ° C | 23,4 kW | 31,5 kW |
| 40 ° C | 22,8 kW | 31.0 kW |
| 45 ° C | 22,3 kW | 30,2 kW |
| 50 ° C | 21,7 kW | 29,5 kW |
| 55 ° C | 21.2 kW | 28,8 kW |

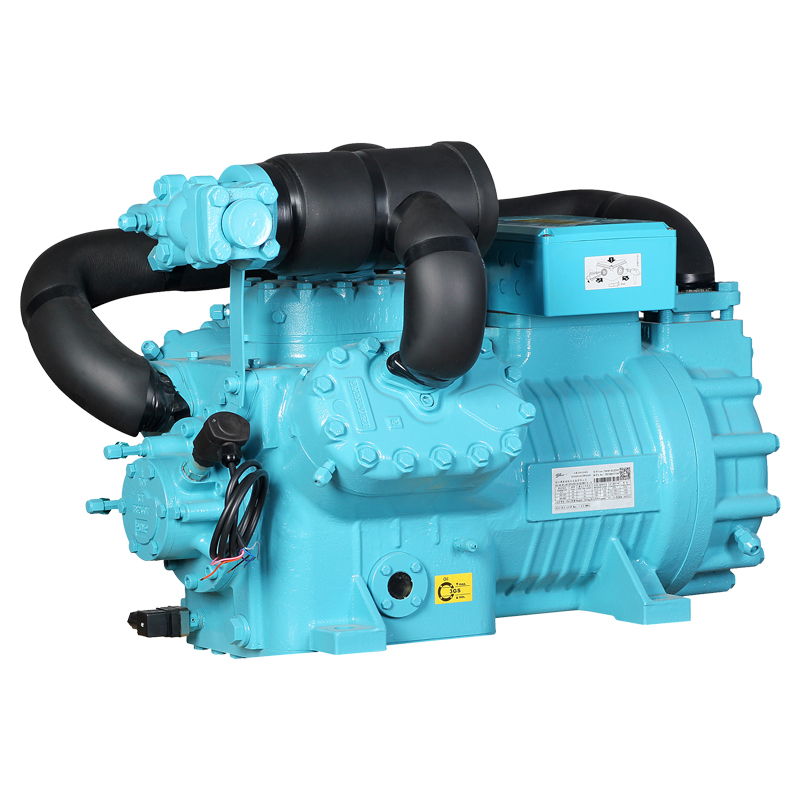

Blait 12 HP du compresseur de la série T à deux étages avec adaptabilité de la température.
Performances
YBF4G-22.2DS (4 cylindres)
Gangs de déplacement 39,5-42,3 m³ / h (30-55 ° C).
La consommation d'énergie diminue de 24,0 kW à 21,2 kW (30-55 ° C).

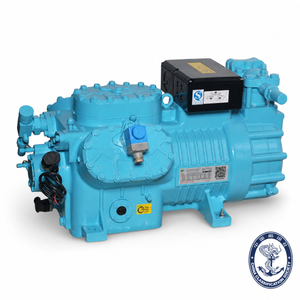

F6F-30.2DS (6 cylindres)
offre un déplacement de 55,0 à 63,5 m³ / h entre les températures.
Fonctionne à 28,8-31,8 kW de consommation électrique (30-55 ° C).
Testé avec un réfrigérant R22.
Conditions de base: Température de gaz d'aspiration à 20 ° C.
Aucun sous-refroidissement liquide n'est appliqué.
Ingénéré en précision pour un fonctionnement stable.
Maintient l'efficacité entre les variations de température.
Les compresseurs à servir répondent aux demandes de refroidissement industriel.
Spécifications vérifiées par des tests standardisés.
Caractéristiques opérationnelles de base
Double compatibilité réfrigérant: R22 et R404A / R507A
Fréquence standard: opération de 50 Hz
Mesure de base: température de gaz d'aspiration 20 ° C
Adaptabilité de la température
| 22 | | |
|---|---|---|
| Condensation | 30-55 ° C | 30-55 ° C |
| Évaporation | -50 ° C à -20 ° C | -70 ° C à -25 ° C |

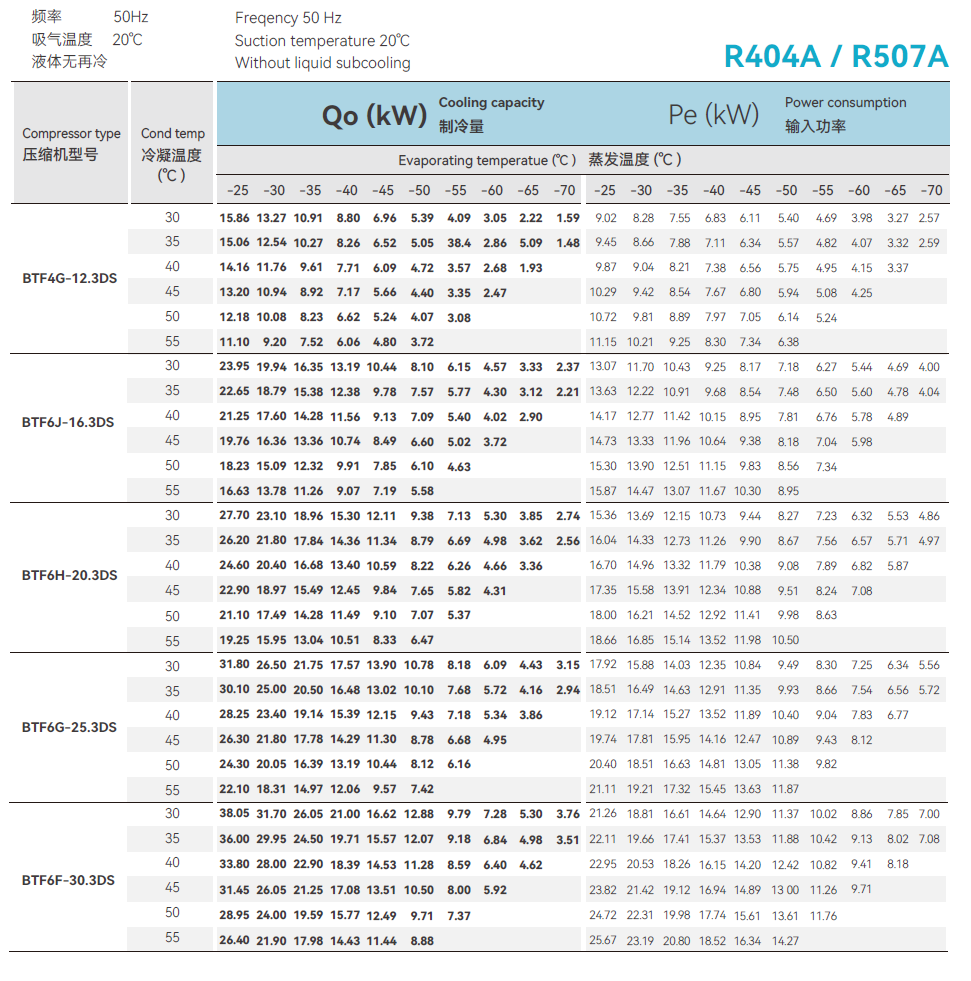

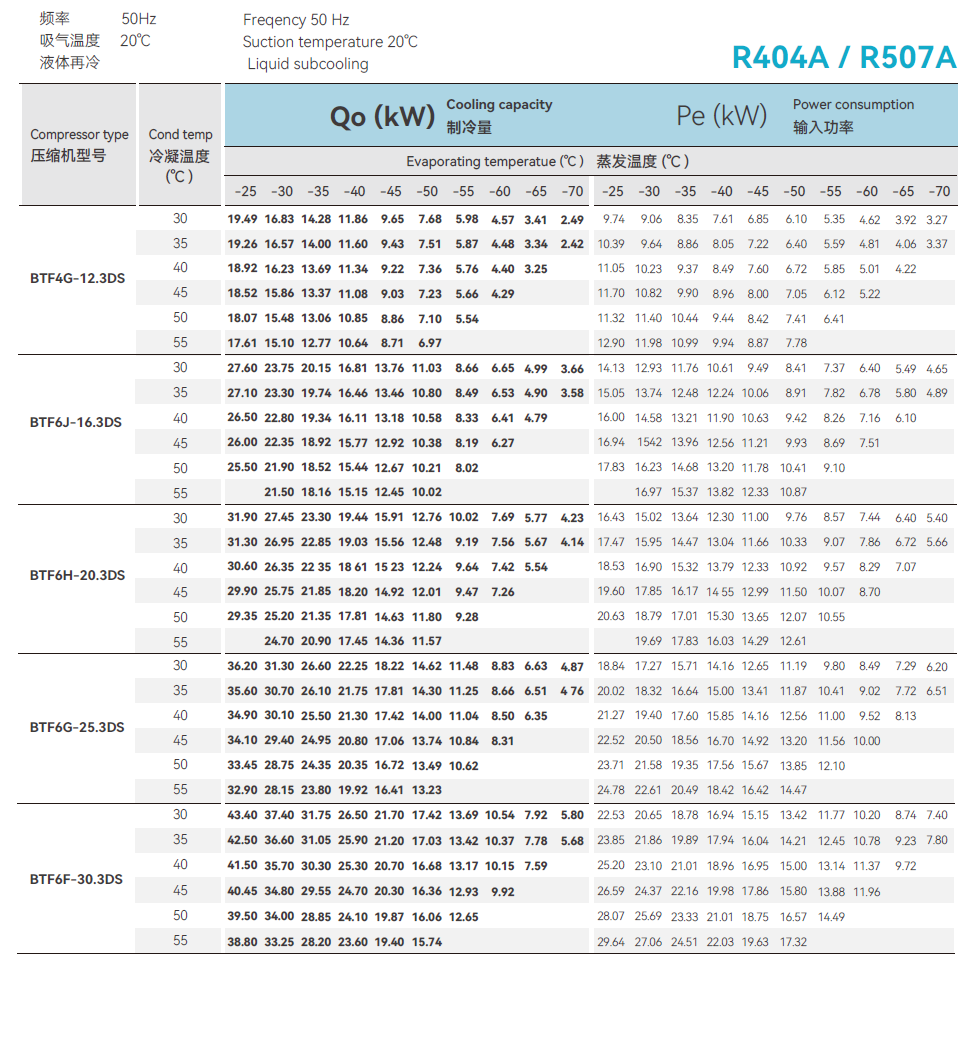

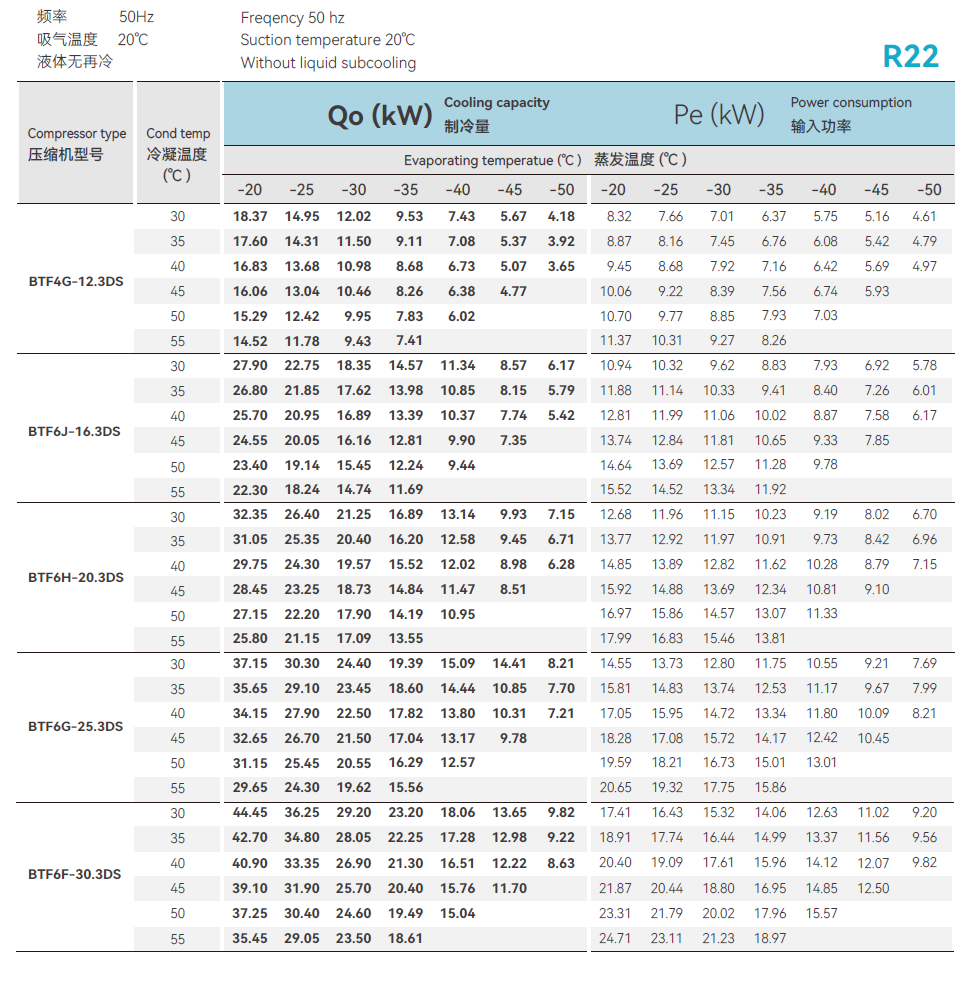

Profil de performance BTF4G-2.3DS
Capacité de refroidissement (QO):
R22: 4,18 kW (-50 ° C) à 18,37 kW (-20 ° C) à 30 ° C
R404A: 1,59 kW (-70 ° C) à 15,86 kW (-25 ° C) à 30 ° C
Consommation d'énergie (PE):
R22: 4,61 kW à 8,32 kW dans la plage opérationnelle
R404A: 2,57 kW à 9,02 kW à pleine capacité
Caractéristiques de performance
Échelle de température
La capacité de refroidissement diminue de 2,3 à 3,8% par 5 ° C
Le tirage de puissance réduit 4 à 7% par 5 ° C
Comparaison de réfrigérant
R404A / R507A montre une capacité à faible tempête de 15 à 22% plus que R22
R22 maintient 8 à 12% une meilleure efficacité énergétique supérieure à -40 ° C
Gammes de fonctionnement stables
Maintient ≥ 85% de capacité nominale à 55 ° C
Soutient le fonctionnement à -70 ° C avec un réfrigérant R404A
Validation du test
Toutes les mesures sont conformes à la norme ASHRAE 23
Aucun sous-refroidissement liquide appliqué lors des tests
Tolérance aux données de performance: ± 3%
Solution de réfrigération de qualité industrielle
conçue pour les applications commerciales et industrielles nécessitant un contrôle de température précis et une durabilité opérationnelle.
| | | |
|---|---|---|
| 1. Fonctionnement économe en énergie | - plaques de soupape en acier à ressort (dégagement de 0,02 mm) - 15 kW Motor d'induction de classe IE3 - Régulation de pression à 4 étages | Réduit la consommation d'énergie de 18 à 22% par rapport aux compresseurs standard |
| 2. durée de vie prolongée | - Durciage 4140 en acier vilebrequin (HRC 58-62) - Assemblages de pistons enduits de PTFE - Système de circulation d'huile 6L / min | Atteint plus de 50 000 heures de fonctionnement MTBF |
| 3. Fonctionnement du moteur double | - Primaire: moteur à vitesse constante de 12 ch - Secondaire: conduite à fréquence variable 4HP | Permet une modulation de capacité de 30 à 100% |
| 4. Contrôle des vibrations | - Équilibrage dynamique <0,5 mm / s - supports d'isolement en néoprène - Transmission de l'engrenage hélicoïdal | Maintient <68 dB (a) à 1 m de distance |
| 5. Systèmes de protection | - Capteurs d'enroulement du moteur RTD - Moniteur d'écoulement d'huile (plage de barre de 0,5 à 6) - Relais de détection de phase | Empêche 93% des défauts électriques |
| 6. Conception compacte | - 800 × 600 × 400 mm Dimensions - 285 kg Poids total - Panneaux de service à l'accès avant | Convient à des racks d'équipement standard |
| 7. Support multifrigérant | - R22 / R134A / R404A / R507A Compatible - Tolérance de fréquence 40-60Hz - -70 ° C à + 55 ° C | Gère les systèmes de réfrigération en cascade |
| 8. Gestion de l'énergie intelligente | - Signal de contrôle de charge 0-10V - Vannes de déchargeur automatique - Démarrer le courant <3 × FLA | Réduit la demande d'énergie maximale de 35% |
| 9. Mises à niveau modulaires | - Réfonces de carter 150W - REFAUCHEUR DE TEMPLE DE L'HUILE (± 2 ° C) - Option de communication Canbus | Permet l'intégration IIOT |
Vérification des performances
Tous les composants répondent aux normes ASME BPVC Section VIII
Niveaux de vibration certifiés par ISO 10816-3
La protection des moteurs est conforme à l'article 430 NEC
La manipulation du réfrigérant suit le protocole Ahri 540
Applications typiques
Entrepôts de stockage à froid
Refroidissement du processus industriel
Tunnels de congélation de nourriture
Systèmes de réfrigération pharmaceutique
Fournisseur de solutions de compresseur industriel
spécialisée dans les systèmes de réfrigération pour les applications commerciales et industrielles depuis 2005.
| | | |
|---|---|---|
| 1. Intégration de R&D | - 1200㎡ Hangzhou R&D Center - Équipe technique de 24 ingénieurs - plates-formes de simulation SolidWorks / ANSYS | Développe 3-5 nouveaux modèles de compresseur chaque année |
| 2. Fabrication de précision | - 15 centres d'usinage CNC - Ligne de production du corps de tolérance de 5 μm - Systèmes d'assemblage automatisé | Atteint le taux de réussite des composants de 99,2% |
| 3. Conformité à la certification | - ISO 9001/14001/45001 Certifié - GB / T 19410-2008 CERTIFIÉ - Adhésion CRAA depuis 2012 | Répond aux normes de test Ashrae 23-2020 |
| 4. Collaboration académique | - Xi'an Jiaotong University Rotor Profile Lab - Projets conjoints de R&D depuis 2018 - 6 conceptions de rotor brevetées | Améliore l'efficacité du compresseur de 12 à 15% |
| 5. Capacité de test | - 8 stations d'essai de réfrigérant - ± 0,5% Capteurs de Danfoss - Instruments calibrés NIM | Valide 100% d'unités de production |
| 6. Assurance qualité | - Coordonnées Machines de mesure (CMM) - Test d'endurance de 72 heures - Système de suivi MTBF | Garantit plus de 50 000 heures de service |
Spécifications techniques
Capacité de production: 8 000 unités / an
Plage de tests: -70 ° C à + 60 ° C
Certifications: CE, UL, CRAA
Investissement en R&D: 7,2% de revenus annuels
Applications de l'industrie
Centres de logistique de la chaîne du froid
Refroidissement du processus chimique
Systèmes de réfrigération marine
Installations commerciales HVAC-R
Le compresseur de la série T de 12 HP à deux étages offre une pression maximale de 175 psi et un flux d'air de 30 CFM à 90 psi, ce qui le rend adapté aux applications robustes.
Il est idéal pour les outils industriels (par exemple, les sabots, les broyeurs, les clés d'impact) et les tâches de construction comme la toiture, le clouage pneumatique ou la peinture à la pulvérisation. Les bras d'extension permettent un fonctionnement multi-utilisateurs dans les ateliers.
Vérifiez les niveaux d'huile quotidiennement.
Remplacer les filtres à air / huile tous les 3 à 6 mois.
Inspectez les ceintures, les tuyaux et les phoques chaque année ou selon les directives du fabricant.
Oui, les bras d'extension sont universellement compatibles avec les compresseurs de la série T. Assurez-vous que les connexions sont sécurisées et évaluées pour le PSI maximum du compresseur.
Il fonctionne de manière optimale en -10 ° C à 40 ° C (14 ° F à 104 ° F) . Pour des environnements plus froids, utilisez de l'huile de qualité d'hiver et assurez-vous que la pompe est correctement lubrifiée.
Arrêt automatique pour la surpression ou la surchauffe.
Vannes de secours thermique et composants résistants à la corrosion.
Portez toujours l'EPI et évitez de modifier les mécanismes de sécurité.
Vérifiez les fuites dans les tuyaux / connexions.
Nettoyer / remplacer les filtres à air obstrués.
Assurez-vous que le clapet anti-retour du réservoir fonctionne.
Vérifiez que les bras d'extension ne sont pas pliés ou obstrués.
